उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चित्रकला: | रेत ब्लास्टिंग और एपॉक्सी पेंट | अधिकतम. आउटबोर्ड लंबाई: | 5.3मी |
|---|---|---|---|
| Max. मैक्स। load भार: | 5000 किग्रा | इलाज: | मुख्य फ्रेम और प्रॉप्स हॉट डिप गैल्वनाइजेशन के साथ हैं |
| प्लेटफार्म की चौड़ाई: | 4.2एम | ||
| प्रमुखता देना: | क्रेन लोडिंग डेक 4.2 मीटर चौड़ाई,निर्माण के लिए घुमावदार लोडिंग प्लेटफार्म |
||

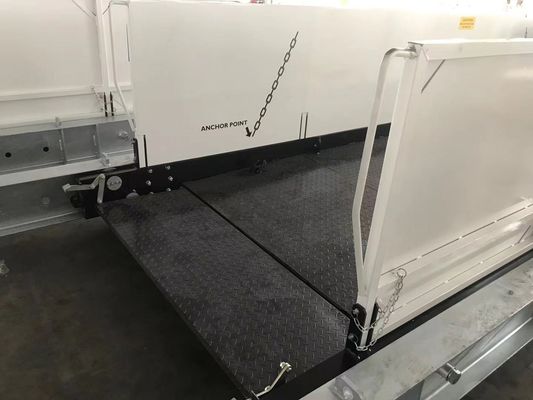

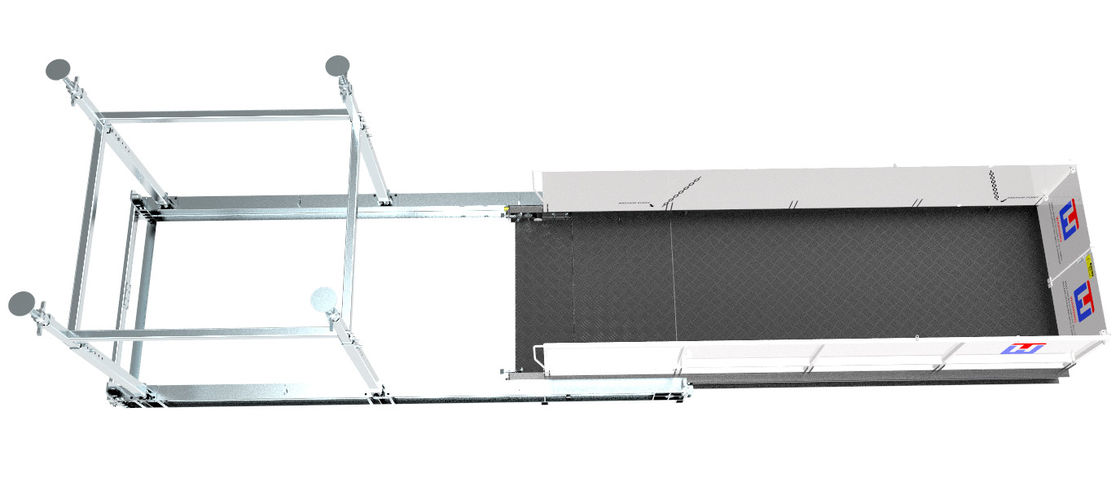

4निर्माण स्थल पर सामग्री परिवहन के लिए.2 मीटर चौड़ाई retractable या ठोस सामग्री क्रेन डेक MLP4200
मॉडल
भवन या संरचना पर बल
साइट की स्थिति में, ¥H ¥ फ्रेम स्लैब किनारे से दूरी E रख सकता है। भवन पर बल
तीन अलग-अलग दूरीओं के लिए, ¥E ¥ तालिका 2 में सूचीबद्ध हैं। अलग-अलग दूरी ¥E ¥ के अनुसार, विभिन्न अधिकतम अनुमत SWL भी तालिका 2 में सूचीबद्ध हैं।एसडब्ल्यूएल के अनुरूप एसडब्ल्यूएल अलग दूरी ई भी स्थिर फ्रेम के एच बीम में चित्रित कर रहे हैं.
स्थापना से पहले, सुनिश्चित करें कि कंक्रीट स्लैब और इमारत की छत को लोड डेक से RA, RB, RC बलों को सहन करने के लिए पर्याप्त ताकत होनी चाहिए।
लोड डेक के लिए सहायक संरचनाएं
1 लोड डेक के लिए समर्थन संरचनाओं को छत पर बलों को सहन करने के लिए पर्याप्त ताकत होनी चाहिए
और लोड डेक से संरचनाओं के तल.समर्थन संरचनाओं की ताकत की गणना निर्माण संरचना के लिए अनुमोदित डिजाइन कोड के अनुसार की जानी चाहिए.
2 समर्थन संरचनाओं को संरचनात्मक रूप से पर्याप्त होना चाहिए ताकि लंगर बिंदुओं सहित प्लेटफॉर्म पर भार को बनाए रखा जा सके।स्थायी समर्थन संरचना पर लोडिंग मंच द्वारा लगाए गए भार की समीक्षा और इमारत के संरचनात्मक डिजाइनर द्वारा "अधिकृत" किया जाना चाहिए.
3यदि सहायक संरचना खोखले स्लैबों से बनी है, तो स्लैब निर्माता द्वारा अनुशंसित या उपयुक्त रूप से योग्य इंजीनियर द्वारा डिजाइन किए गए असर प्लेटों का उपयोग किया जाना चाहिए।
42. लंगर डालने के लिए स्लैब में छिद्रों को स्लैब डिजाइनर द्वारा अनुशंसित स्थानों पर होना चाहिए या, यदि यह संभव नहीं है,उन स्थानों पर जहां एक योग्य इंजीनियर ने निर्धारित किया है कि स्लैब की संरचनात्मक अखंडता प्रभावित नहीं होगी.
5घुमाए जाने योग्य लोडिंग प्लेटफार्म को कंटिलिवेटेड सपोर्टिंग संरचनाओं जैसे कि बालकनी और छत की छत आदि पर स्थापित नहीं किया जाना चाहिए।
भवन या संरचना पर बल
लोड डेक का मृत भार और भार समर्थन द्वारा छत और कंक्रीट स्लैब पर लागू होता है
भवन की छत या स्लैब फर्श पर बल प्रदान किया जा सकता है।
क्रेन लोडिंग डेक की विशेषताएं
1. आसान खींच/पुश प्रणाली
2अधिकतम बाहरी लंबाईः 5.3 मीटर
3अधिकतम भार क्षमताः 5 टन
4प्लेटफार्म चौड़ाईः 3.2 मीटर
5विभिन्न मंजिल ऊंचाइयों के लिए समायोज्य रक्षक के साथ
6. कॉम्पैक्ट डिजाइन परिवहन और स्थापना को बहुत आसान बनाता है

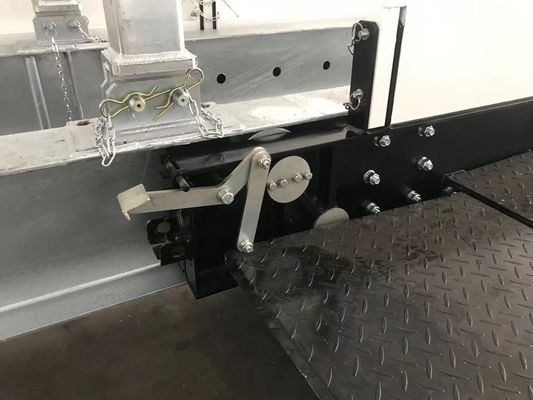

7. आसान ताला प्रणाली के साथ
8. सभी पिन गिरने या खोने से बचने के लिए चेन के साथ कर रहे हैं
समर्थन प्रोप ऊंचाई
मानक रैक 2400 मिमी की न्यूनतम ऊंचाई और 3300 मिमी की अधिकतम ऊंचाई की अनुमति देते हैं।
अन्य विशेष आवश्यकताओं के लिए अपने डीलर के लिए। हम अपनी आवश्यकताओं के अनुसार विशेष props डिजाइन कर सकते हैं। इसके अलावा, एमएलपी 2200-एल, एमएलपी 2200-एच, एमएलपी 2600, एमएलपी 3200,MLP 4200 भी ग्राहक की जरूरत है अगर स्लैब के माध्यम से बोल्ट के साथ कंक्रीट स्लैब के लिए तय किया जा सकता है.
कार्य
एमएलपी सीरीज के घुमावदार लोडिंग डेक बहुमंजिला और उच्च वृद्धि निर्माण क्षेत्रों के लिए सामग्री हैंडलिंग दक्षता और सुरक्षा में सुधार के लिए एक अनूठा उत्पाद है।यह विभिन्न देशों में माल पहुंचाने का एक लागत प्रभावी तरीका प्रदान करता है।
जब क्रेन के साथ उपयोग किया जाता है तो भवन के स्तरों पर। जब माल को विशिष्ट मंजिल स्तरों पर पहुंचाया जाना चाहिए,
उस स्तर के ऊपर स्थापित सभी डेक को वापस ले जाया जा सकता है, जिससे क्रेन बिना किसी बाधा के काम कर सके।
आवेदन
दक्रेन लोडिंग डेकविशेष रूप से बहुमंजिला निर्माण स्थलों की चुनौतियों से निपटने के लिए डिज़ाइन किया गया है।हमारे क्रेन लोडिंग डेक मल्टी-मंजिला निर्माण स्थलों के विभिन्न स्तरों के लिए उपकरण और सामग्री के लिए पहुंच सुरक्षित और सरल बनाते हैंटावर क्रेन की कार्य कुशलता को बढ़ाता है।
